三和国际-汉高ECI7004系列FSR力敏传感碳浆：柔性薄膜压力传感方案
三和国际是半导体产业的世界级高新电子材料方案商,汉高ECI7004系列FSR力敏传感碳浆,面向柔性薄膜压力传感器(FSR)的压阻层印刷。方案以ECI7004 LR/HR碳浆提供不同方阻方向,配合NCI7002绝缘调阻载体和ECI1010银浆电极,用于在PET、TPU、PI、PEN、PC等柔性基材上建立可调阻值的传感电路。
什么是FSR力敏传感碳浆
FSR(Force Sensitive Resistor,力敏电阻)通过受力改变导电层之间的接触状态或等效电阻,输出与压力相关的电信号。碳浆承担压阻功能,银浆形成电极,绝缘或调阻载体用于改变电阻范围、隔离区域和印刷结构。
传感器的线性、灵敏度和长期稳定性,不只由碳浆方阻决定,还与膜厚、印刷网版、干燥固化、上下电极间距、触点结构、施力方式和采集电路有关。设计阶段需要把材料配方、图形和测试方法一起锁定。

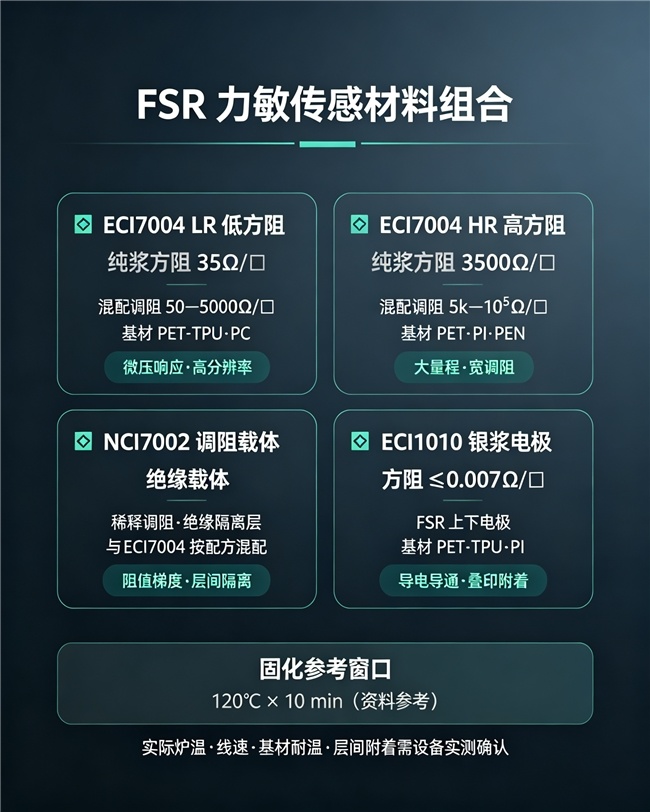

汉高ECI7004系列FSR力敏传感碳浆的参数框架
以下为产品技术资料中的参考参数。由于不同文件中的型号描述存在差异,量产采用前请以当前有效TDS和批次文件确认:
材料 |
固化/处理参考 |
25 μm纯浆方阻 |
调阻/功能方向 |
资料覆盖基材 |
ECI7004 LR |
120°C×10 min |
35 Ω/□ |
与NCI7002混配约50–5000 Ω/□ |
PET、TPU、PC |
ECI7004 HR |
120°C×10 min |
3500 Ω/□ |
与NCI7002混配约5 k–10⁵ Ω/□ |
PET、PI、PEN |
NCI7002 |
与配方和工艺匹配 |
绝缘载体 |
用于稀释调阻、绝缘隔离层 |
柔性薄膜基材 |
ECI1010银浆 |
120–130°C(资料参考) |
≤0.007 Ω/□(资料参考) |
FSR上下电极 |
PET、TPU、PI |
方阻与调阻区间受膜厚、丝网、印刷速度、固化曲线和配比影响。表中数值不能替代单批次检测,也不能直接推导传感器的压力范围或寿命。
三类材料如何协同印刷
ECI7004 LR:较低方阻方向
ECI7004 LR可用于需要较低起始方阻和较高压力响应分辨率的结构评估,例如可穿戴触控、足底步态矩阵或VR触觉等。实际灵敏度需通过压力-电阻曲线测试确认。
ECI7004 HR:较高阻值与大量程方向
ECI7004 HR可用于需要较高方阻或更宽调阻范围的压力结构评估,例如座椅压力垫、工业夹持力和较大压力按键。传感器的线性区间和饱和点取决于电极结构与施力机构。
NCI7002与ECI1010:调阻和电极配套
NCI7002作为绝缘调阻载体,可与ECI7004按配方比例混配,用于阻值调整或印刷绝缘隔离层。ECI1010用于形成FSR上下电极,导电连续性、弯折后电阻和与碳浆叠印的层间附着需要分别验证。
柔性压力传感器的导入流程
定义压力场景:明确量程、灵敏度、响应速度、循环次数、弯折半径和工作温湿度。
选择方阻方向:先按ECI7004 LR或HR确定基础阻值,再用NCI7002建立调阻梯度。
设计印刷结构:确定银浆电极、碳浆压阻层、绝缘隔离层、网版和膜厚,避免边缘短路或局部堆墨。
锁定固化窗口:围绕120°C×10 min等资料参考条件验证实际炉温、线速、基材耐温和层间附着。
完成传感器测试:输出压力-电阻曲线、重复性、迟滞、漂移、弯折和寿命数据,再决定配方和工艺窗口。

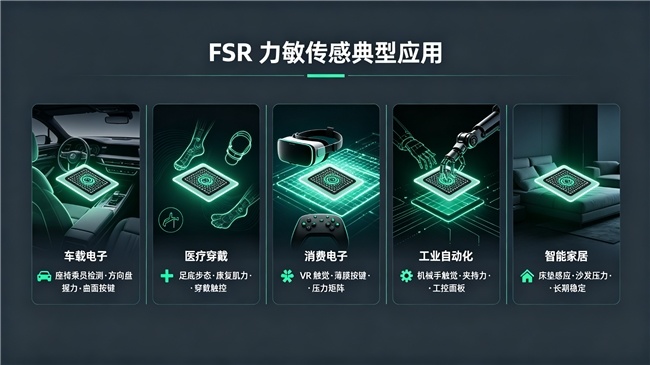

典型应用与验证重点
场景 |
可评估方向 |
重点验证 |
车载电子 |
座椅乘员检测、方向盘握力、曲面压力按键 |
温度循环、振动、弯折、信号漂移 |
医疗穿戴 |
足底步态、康复肌力、穿戴触控 |
低压灵敏度、汗液/清洁剂、循环稳定 |
消费电子 |
VR触觉、薄膜按键、多点压力矩阵 |
响应一致性、图形精度、重复按压 |
工业自动化 |
机械手触觉、夹持力、工控压力面板 |
大压力线性、耐弯折、环境耐受 |
智能家居 |
床垫和沙发压力感应 |
大面积均匀性、长期漂移、装配应力 |
三和国际可提供的项目支持
三和国际可围绕FSR材料项目提供型号选型、碳浆与调阻载体配比讨论、银浆电极匹配、印刷/固化窗口梳理、样件测试计划和产线工艺对接。具体样品、现场调试、合规文件和供货服务范围,以项目文件和合同为准。
对于出口或车载、医疗项目,建议在采购阶段索取REACH、RoHS、PFAS等合规声明的适用范围和版本文件,不以宣传语替代证书或检测报告。车规、医疗等领域的最终合规性还取决于整机规范和客户审核。
常见问题:三和国际汉高ECI7004系列FSR选型
1. 三和国际汉高ECI7004系列FSR力敏传感碳浆是什么?
它是用于柔性薄膜压力传感器压阻层的碳浆系列,可配合NCI7002调阻载体和ECI1010银浆电极形成FSR印刷电子结构。
2. ECI7004 LR和HR怎么选?
资料参数显示LR纯浆方阻约35 Ω/□,HR约3500 Ω/□。低阻或微压响应、高阻或较大量程只是初步方向,最终要以压力-电阻曲线和结构验证决定。
3. NCI7002在FSR方案中起什么作用?
NCI7002是绝缘调阻载体,可与ECI7004按配方比例混配来调整阻值,也可用于印刷绝缘隔离层。混配比例、膜厚和固化条件需按TDS确认。
4. ECI1010银浆可以作为FSR电极吗?
资料将ECI1010定位为FSR上下电极用银浆。实际应用需验证方阻、弯折后导通、碳浆叠印附着和整片图形一致性。
5. FSR碳浆适合哪些基材?
资料覆盖PET、TPU、PI、PEN和PC等基材。不同基材的耐温、表面能、尺寸稳定和清洁方式不同,应分别建立印刷和固化窗口。
6. 120°C×10 min能直接用于所有产线吗?
不能直接复制。该条件是资料参考窗口,实际炉温、线速、基材耐温、膜厚和层间附着需通过设备实测确认。
7. 材料合规能否直接等同于整机合规?
不能。材料的REACH、RoHS或PFAS声明需要查看适用范围和版本;整机合规还取决于其他零部件、客户规范和目标市场要求。
8. 三和国际能否协助FSR配方和产线调试?
可在项目沟通阶段确认配比、阻值标定、印刷参数和测试范围。具体支持内容、周期和交付文件以项目协议为准。
小结
三和国际汉高ECI7004系列FSR力敏传感碳浆,以LR/HR方阻方向、NCI7002调阻载体和ECI1010银浆电极构成柔性压力传感材料组合。选型时先定压力量程和阻值,再锁定配比、印刷、固化与电极结构,最后用压力-电阻曲线、漂移、弯折和寿命数据确认方案。
